دستگاه ویدئو بالون (Video Balun یا UTP balun) یک دستگاه الکترونیکی در سیستم های مداربسته است که بسیاری آن را به عنوان یک تقویت کننده در کابل کشی سیستم مداربسته آنالوگ می شناسند.
ویدئو بالون چطور کار میکند؟
همانطور که میدانید سیستم های دوربین مدار بسته انالوگ اطلاعات تصویر را به صورت سیگنال به دستگاه مرکزی ارسال می کنند. به سیستم ارسال سیگنال دروبین های مداربسته سیستم نامتقارن می گویند. در این سیستم سیگنال از طریق دو سیم که یکی دارای سیگنال و یکی زمین شده است انتقال می یابد. سیم زمین شده معمولا به صورت شیلد در اطراف سیم سیگنال قرار گرفته است.
در مقابل سیستم انتقال سیگنال نامتقارن یک سیستم انتقال سیگنال متقارن نیز وجود دارد. در این سیستم دو سیم هر دو دارای سیگنال هستند. این سیگنالها با هم دارای تقارن هستند و در صورت وارد شدن امواج نامتقارن به سیگنال (به صورت نویز) آنها در انتهای مسیر حذف می شوند.
آیا ویدئو بالون سیگنال را تقویت می کند؟
ویدئو بالون ها انواع متفاوتی دارند. نوع ساده انها را ویدئو بالون پسیو passive می نامند. ویدئو بالونهای پسیو هیچ گونه تقویتی بر روی سیگنال شما انجام نمی دهند و تنها سیگنال را از نوع نامتقارن به متقارن تغییر می دهند.مزیت این ویدئوبالون ها عدم نیاز به تغذیه در محل تبدیل می باشد. ویدئو بالون های پسیو قابلیت انتقال سیگنال تا فاصله 600 الی 1000 متری را برای شما فراهم می کنند ویدئو بالون پسیو را در اصطلاح علمی video balun Autotransformer نیز می نامند.
نوع دوم ویدئو بالونها را ویدئو بالون اکتیو active می نامند. در این نوع در کنار تبدیل سیگنال، سیگنال تقویت نیز می شود. مزیت اصلی این نوع ویدئو بالون امکان ارسال سیگنال تا مسافت طولانی تر است. بسته به نوع کابل و نوع ویدئو بالون این ویدئو بالون ها امکان ارسال اطلاعات تا فاصله 1500متری را فراهم می کنند. البته ویدئو بالون های الکتیو در نیاز به تغذیه نیز خواهند داشت و از نظر هزینه هم پرهزینه تر هستند.
.
ویدیو بالون (Video Balun) دستگاهی است که امکان استفاده از هر نوع کابل دورشتهای را برای انتقال سیگنال فراهم می کند.
با استفاده از ویدیو بالون Video Balun می توانید برای انتقال تصاویر در مسافت های طولانی، کابل های شبکه را جایگزین کابل کواکسیال سنتی مانند RG59 یا RG11 کرد.
تصویر فوق انواع کابل های مورد استفاده با ویدیو بالون برای دوربین مدار بسته را نشان می دهد.
برای اتصال کابل شبکه به ویدیو بالون Video Balun از یک جفت سیم و برای اتصال انتهای دیگر ویدیو بالون Video Balun به کابل کواکسیال، از یک فیش BNC استفاده می شود.
کلمه ویدیو بالون Video Balun ریشه در اصطلاح تقارن / عدم تقارن (balanced/unbalanced) دارد. زیرا می تواند سیگنال نامتقارن را به سیگنال متقارن تبدیل کند.
سیگنالها در حالت متقارن، قابلیت انتقال به مسافت های بسیار دور را پیدا می کنند چون وقتی سیگنال به صورت متقارن ارسال میشود عوامل ایجاد نویز حداقل می رسد.
شهرت و محبوبیت ویدیو بالون ها به این خاطر است که امکان استفاده از کابل های دیگر بجای کابلهای کواکسیال، با هزینهای ناچیز فراهم میکنند.
Video Balun ها از نظر کیفیت و قیمت انواع مختلفی دارند. بنابراین باید توجه داشته باشید که با استفاده ویدیو بالون Video Balun های کم کیفیت می تواند کیفیت تصاویر را پایین بیاورد.
انواع ویدیو بالن(Video Balun)
۱. ویدیوبالونهای غیرفعال(Passive)
۲. ویدیوبالونهای فعال(Active)
۳. Power Video Balun
۴. Power Video Data Video Balun
۱. ویدیو بالون های غیرفعال(passive)
ویدیوبالون های غیرفعال(passive) نیاز به تغذیه ندارند و نقشی در تقویت سیگنال ها ایفا نمی کنند و صرفاً برای تبدیل سیگنال های نامتقارن به متقارنو استفاده از کابلهای شبکه بجای کابل کواکسیال استفاده می شوند.
تصویر زیر نمونهای از ویدیوبالون های غیرفعال استفاده شده در نصب دوربین مدار بسته را نشان می دهد
همانطور که مشاهده می کنید برای هر دوربین، یک جفت بالون وجود دارد.
ویدیو بالون Video Balun ها همیشه به صورت جفت کار می کنند ، یکی به دوربین آنالوگ متصل می شود و دیگری DVR تا سیگنال متقارن دریافتی را مدوباره به سیگنال نامتقارن تبدیل کند.
با استفاده ازویدیو بالونّای passive ، بسته به نوع سیگنال آنالوگ و کیفیت کابل و ویدیو بالون مورد استفاده ، می توانید طول کابل ها حدود ۲۰۰ تا ۳۰۰ متر درنظر بگیرید.
۲. ویدیوبالون های فعال(active)
ویدیو بالون های فعال با تقویت سیگنال و کاهش نویز امکان ارسال سیگنال به مسافت های طولانی تر را فراهم می کنند.
این نوع از ویدیوبالون ها نیاز به تغذیه دارند.
در ویدیو بالونهای فعال بسته به کیفیت خود ویدیو بالون و کابل مورد استفاده، امکان نصب دوربین ها در فاصله ۱۲۰۰ متری از DVR وجود دارد.
همانطور که مشاهده می کنید ، ویدیو بالون های فعال هم باید در دو طرف کابل نصب شوند و د هر دوطرف نیاز به منبع تغذیه برای تقویت سیگنال دارند.
قبل از انتخاب ویدیو بالون Video Balun برای دوربین مدار بسته مطمئن شوید که فاصله مورد نیازشما را پشتیبانی می کند.

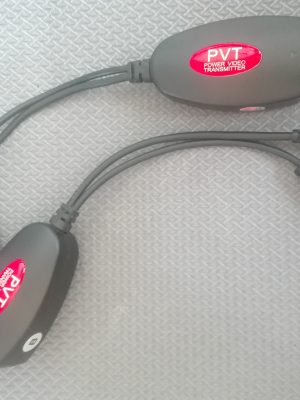

۳. Video Power Balun
video power Balunها علاوه بر ارسال سیگنال های تصویر، می توانند با استفاده از همان کابل ، تغذیه دوربین را نیز انجام دهند و از این طریق هزینه های اکابلکشی کاهش یابد.
این نوع ویدیو بالون از یک کانکتور RJ-45 که به دو سر کابل شبکه وصل می شود، استفاده می کند
۴. Power Video Data Video Balun
هنگامی که از دوربین هایPTZ استفاده می شود ، باید ارسال سیگنال های تصویر، فرمان و تغذیه از طریق کابل های شبکه اجرا گردد و برای این منظور از بالون های مخصوص این کار(Power Video Data Video Balun) استفاده می شود.
Power Video Data Video Balun
با استفاده از چنین دستگاهی می توان دوربین را تغذیه کرده، سیگنال های ویدئویی را منتقل و همچنین از DVR فرمان لازم را برای حرکت دوربین، به وسیله یک جوی استیک آنالوگ دریافت نمود.
نمودار Video Power Data Video Balun
برخی از مهمترین کاربردهای ویدیو بالون ها:
- استفاده از ویدیو بالن برای تقویت سیگنال دوربین مدار بسته در سیم کشی های طولانی
- ادغام تصاویر دوربین مداربسته و استفاده از یک کابل بجای چند کابل ( مبدل کابل دوربین مدار بسته)
- تقویت سیگنال و بالانس سیگنال جهت جلوگیری از نویز
ویدیو بالون ها برای مقاصد مختلف انواع مختلفی دارند.
Balun-p یکی از بالون هایی است که تصویر یک کابل کواکسیال دوربین آنالوگ را از طریق یک دو زوج از یک کابل cat6 یا cat5 منتقل می کند . به این ترتیب با داشتن 4 بالون p می توان تصویر چهار کاناله دوربین مداربسته را از طریق یک کابل شبکه منتقل کرد. تمامی کسانی که با دوربین های مدار بسته آنالوگ آشنایی دارند دست کم یکبار با مشکل سیم کشی های طولانی و یا چند رشته مواجه بوده اند که این دستگاه باعث می شود بجای سیم کشی 4 کانال کواکسیال تنها یک سیم شبکه کشیده شود.
VGLI-Balun این ویدیو بالون تقریبا مشابه بالون p می باشد با این تفاوت که می تواند از نویز های ناشی از سیم های برق و منابع تغذیه جلوگیری کند. در واقع این یکی از کارامد ترین ویدیو بالون ها قابل استفاده برای جاهایی است که کابل های برق و یا منابع تغذیه روی کابل دوربین مداربسته نویز ایجاد می کنند.
Balun-V نوع دیگری از ویدیو بالون می باشد که تصویر و برق یک دوربین مداربسته را از طریق یک کابل شبکه cat6 یا 5 منتقل می کند. این بالن بسادگی به برق و تصویر دوربین متصل شده و از طرف دیگر به کابل شبکه مرتبط می گردد.
Balun-AV این بالون علاوه بر برق و تصویر ، صدای دوربین یا میکروفون را نیز منتقل می کند در واقع با این ویدیو بالن می توانید برق ، صدا و تصویر یک دوربین را از طریق یک کابل شبکه برای مسافت طولانی منتقل کنید.
Balun-PTZ همانطور که از نام این بالون پیداست این بالون برای انتقال تصاویر دوربین PTZ و کنترلر آن استفاده می گردد.
اما انواع دیگری از ویدیو بالون ها هم که گاهی تحت عنوان transmitter ترنسمیتر دوربین مدار بسته و یا ترنرسیور شناخته می شوند قابلیت انتقال چند کانال را از طریق یک دستگاه فراهم می کنند.
